三菱温風暖房ユニット VL-900HR 異音修理

我が家には24時間換気システムがついており、ボイラーでお湯を沸かしその熱を温風で各部屋に送り込んでいる。

ここ２~３日大きな音がしだした。
異音の発生は、１Fと２Fの間の天井に埋め込まれており、ちょうど寝ている部屋の真下にあたる。
最初、録画パソコンのファンがダメかと思ったがPCの電源を切ってもなっており尚且つ、２Fの床下から聞こえてきたのでわかったのでした。

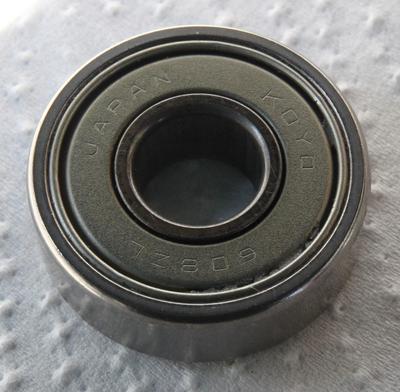

18年フィルターの清掃以外ノーメンテだったのでモーターのベアリングがダメになったのだろう。

説明書を引っ張り出してきて型番を調べると三菱温風暖房ユニット VL-900HRとなっていたので
ネットで分解図などないか確認したが見つけることはできなかった。
技術仕様を見つけたが施工書のようでメンテナンスにかかわる文書を見つけることはできなかった。
関連資料は、三菱のHPで公開されていた。

しかたないのでまず自分で見ることにした。

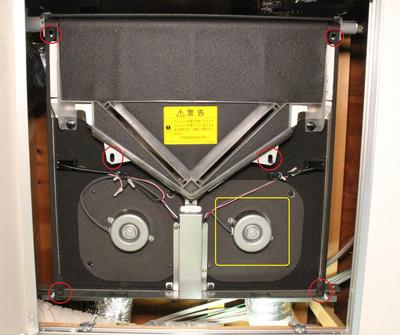

この写真は、すでにカバーを外した状態ですが赤丸辺りにプラスチックのロックが付いており90度回すことによりロックが外れた。

この状態で電源を入れ、モーターの回転を確認してみたところ黄色で囲った側のモーターから音がしていた。自分がよくやるのはドライバーを金属部分に押し当て耳をドライバーに当てて聞くことだが今回はドライバーを押し当てただけですぐにわかるくらいの音だった。

このモーターを外すには周辺部品を少し外す必要があるようで中央左右にある赤丸の少し斜め上にねじが付いており、この2本を外すといつもフィルターがはまっている部分を開けることができた。

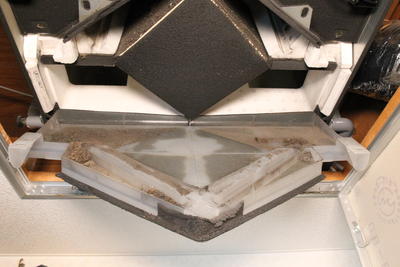

ここで写真の向きが逆になっているが先ほどの2本を外すとねじのついている逆側を支点として開けることができるが・・・開けるととんでもないことになっていた。18年の汚れが・・・

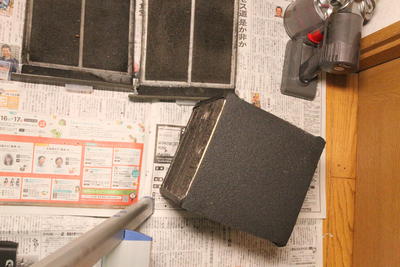

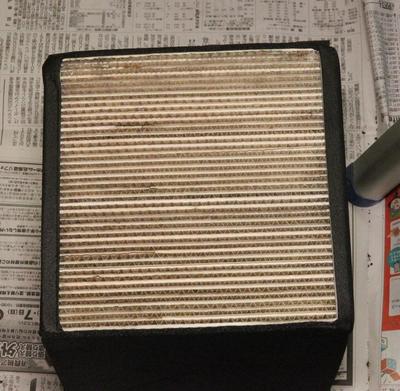

写真下の部分は掃除機で吸い取り、写真上のダイヤ型に見える黒い物体を観察すると外れそうなのでそのまま下に引っ張ってみたらそのまま抜けてきた。

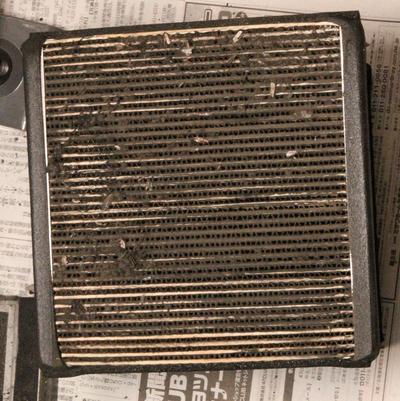

これまたすごいことになっており、コンプレッサーを用いて吹き飛ばすことにした。

何とかそれなりになったので今回の目的、モーターを外します。

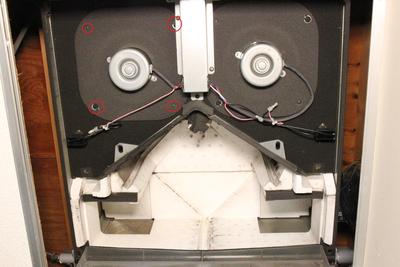

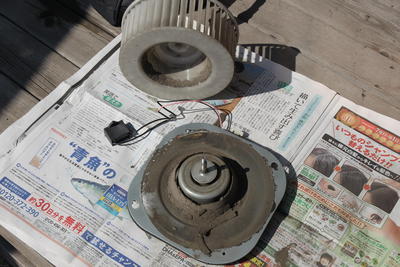

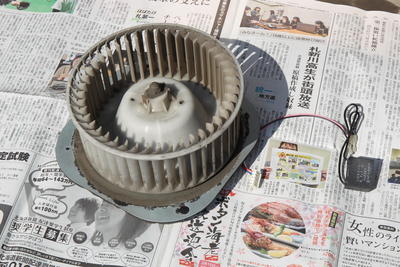

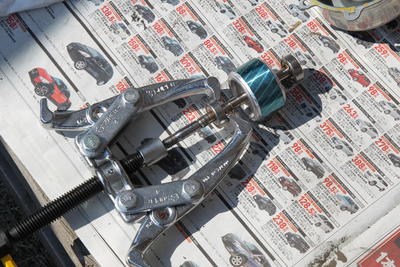

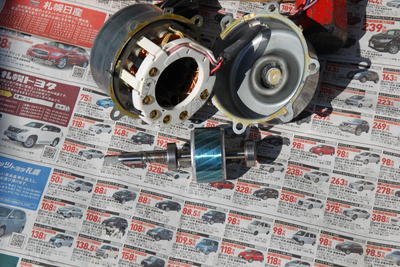

モーター自体は、赤丸4本を外せば取れますがその前に　2つのモーターの間にある鉄板を外す必要があります。写真を撮り忘れましたが2本のねじを外すと中に基板が入っておりモーターのコネクタがここにあります。コネクターを外しモーターを取り外します。モーターにつながっているコンデンサーもとり外すのを忘れないように外しておきます（ネジ1本）
